Programador PIC (TM)

Esta interface tiene en total 33 entradas/salidas con salida analógica/digital y 1 salida PWM. La conexión al ordenador está aislada de manera galvánica-óptica para evitar dañar el ordenador. Por tanto, se garantiza más seguridad. Una DLL - Dynamic Link Library (Biblioteca de vínculos dinámicos) contiene todas las rutinas de comunicación. Es posible escribir aplicaciones Windows* personalizadas en Delphi, Visual Basic, C++ Builder o la mayoría de las herramientas de desarrollo de 32 bit que soportan rutinas a una DLL. Para una primera conexión e instrucción, véase la tarjeta interface USB de experimentación K8055. * se recomienda WinXp para una compatibilidad óptima Características 8 salidas analógicas con una resolución de 10 bit: 0…5 ó 10VDC / 20kohm 8 salidas analógicas con una resolución de 8 bit: 0…5V o 10VDC / 47ohm 8 entradas digitales: compatible con salidas con colector abierto (conexión a GND=0) con indicador LED incorporado 8 salidas digitales con colector abierto (máx. 50V/100mA) con indicador LED incorporado 1 salida PWM de 10 bit: salida de colector abierto de 0 a 100% (máx. 100mA / 40V) con indicador LED incorporado tiempo de respuesta general: 4ms por mando puerto USB: 2.0 y 1.1 compatible (cable USB incl.) también está disponible como módulo premontado VM140 Especificaciones consumo de corriente por puerto USB: ± 60mA es posible conectar máx. 8 tarjetas al PC alimentación por adaptador: 12Vdc / 300 mA (PS1205) frecuencia PWM : 15,6 KHz tiempo de realización estándar: 48mS (utilice drivers de Microchip y K8061D.DLL) tiempo de realización acelerado: 21mS (utilice K8061_C.DLL) dimensiones (An x P x Al): 195 x 142 x 20mm exigencias mínimas del sistema: Pentium CPU con puerto USB libre (1.1 o más reciente) windows 98SE o más reciente (Win NT no incl.) * lector de CD-ROM y ratón (*): ¡Windows XP recomendado! (*): Son marcas registradas de MICROSOFT CORP.

"Controle el mundo desde su PC" ¡Descargue el software de prueba y unos ejemplos en la página web www.velleman.eu! Características ¡pequeña tarjeta de interfaz I/O alimentada por USB! añada una interfaz USB a su aparato existente esta tarjeta incorpora un total de 15 entradas/salidas (entradas analógicas, entradas/salidas digitales y salidas PMW es posible extender el número de entradas y salidas al conectar dos tarjetas a los puertos USB están programados todos los mandos de comunicación en la biblioteca de enlaces dinámicos (DLL) Especificaciones 5x entrada analógica 10 bits: 0…5V / (30K) 8x entrada/salida digital 5V con LED incorporado: es posible seleccionar el modo entrada/salida en un grupo de 4 terminales 1x contador de pulsos 32 bits, frecuencia de entrada hasta 1MHz 2x salida PWM 8 bits 5V: de 0 a 100% indicación LED para I/O y salidas PWM corriente de salida, PWM: 10mA / salidas digitales es posible conectar hasta 2 tarjetas adicionales al PC puerto USB: compatible USB 1.1 & 2.0 DLL compatible Windows XP, Windows Vista y Windows 7* frecuencia PWM seleccionable: 2930Hz, 11.7kHz o 46.9kHz tiempo de ejecución: leer: 4ms escribir: 1ms consumo del puerto USB: aproximadamente 50mA dimensiones: 68 x 40 mm

Puede parecer muy sencillo conectar relés a las salidas de una red electrónica, pero en realidad, es muy posible crear algunos problemas debidos al cableado. Este kit, junto con la placa de salidas a colector abierto K2609, ofrece una compacta y atractiva alternativa. Su conexionado y montaje son extremadamente simples. Especificaciones dispone de 4 relés de 3A alimentación: 9VDC / 300mA dimensiones: 76 x 69mm

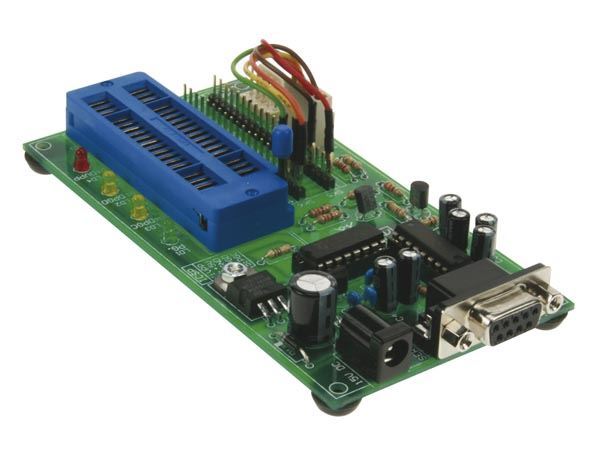

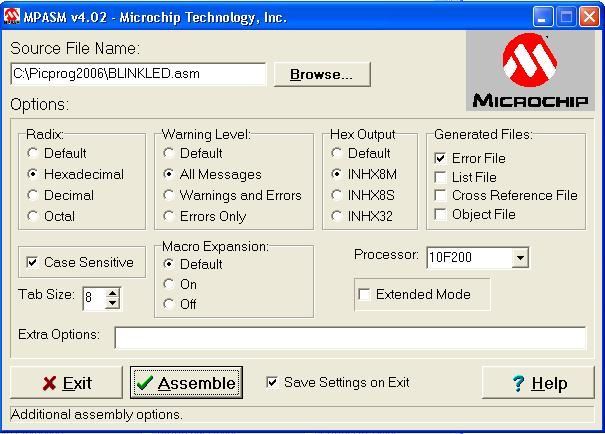

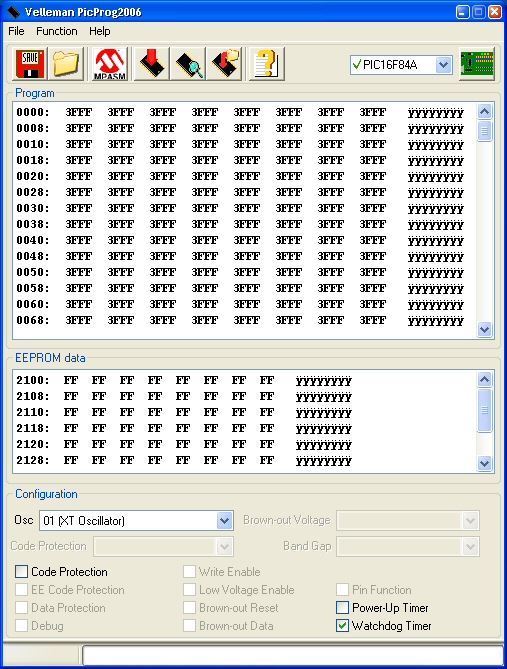

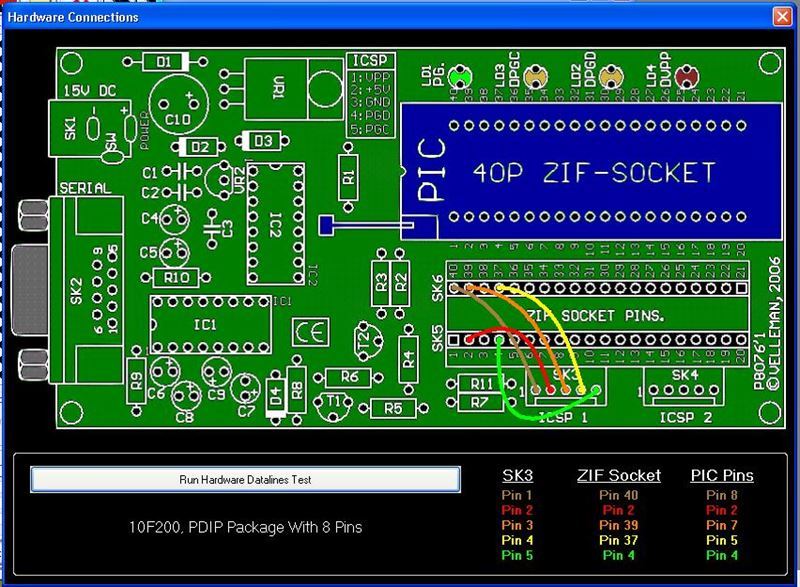

Apto para programar microcontroladores FLASH PIC™ de Microchip® Características soporta 4 diferentes PICs 300 mil.: 8p, 14p, 18p y 28p botones de prueba e indicadores LED para realizar experimentos educativos, entre otro, con los ejemplos de programación incluidos fácil de conectar a un ordenador por el puerto serie microcontrolador Flash (PIC16F627) reprogramable hasta 1000 veces para experimentar a su discreción el software para compilar y programar su código fuente está disponible en la página web exigencias mínimas del sistema: PC compatible IBM, Pentium o más reciente Windows™ 95/98/ME/NT/2000/XP CD-ROM un puerto serie RS232 disponible cable no incl.: p.ej. CW014 existe también en versión montada: VM111 Especificaciones alimentación: adaptador no estabilizado de 12Vdc o adaptador estabilizado de 15Vdc / 300mA dimensiones: 145 x 100mm Extras IMPORTANTE ¡No compatible con un convertidor USB a puerto en serie (RS232)! Nota Para una lista de los controladores soportados, véase el software PICprog. The Microchip name and logo, PIC, and PICmicro are registered trademarks of Microchip Technology Inc. in the USA and other countries   Windows&trade is a registered trademarks of Microsoft Corporation

Apto para programar microcontroladores FLASH PIC(tm) de Microchip®. Características soporta 4 diferentes PICs 300 mil.: 8p, 14p, 18p y 28p botones de prueba e indicadores LED para realizar experimentos educativos, entre otro, con los ejemplos de programación incluidos fácil de conectar a un ordenador por el puerto serie microcontrolador Flash (PIC16F627) reprogramable hasta 1000x para experimentar a su antojo software para compilar y programar su código fuente incl. Especificaciones alimentación: 12 ó 15Vdc, mín. 300mA, adaptador no estabilizado (PS1205/PS1208/PS1508 (230Vac) ;PS1208USA (115Vac)) PC compatible IBM, Pentium o más reciente, con Windows™ 95/98/ME/NT/2000/XP, CDROM y un puerto serial RS232 libre (cable incl., p.ej. CW014) dimensiones: 145 x 100mm Extras Nota Para una lista de los controladores soportados, véase el software PICprog.

Este módulo le permite controlar un relé con el famoso protocolo DMX512. Este protocolo se utiliza para dimmers, escáneres, cabezas móviles o cualquier otro aparato de iluminación equipado con un sencillo cableado. En algunos casos, sólo necesita pulsar ON/OFF. El módulo entra en juego en este momento. El módulo es en realidad un driver de potencia controlado por un bus. El relé se activa si el valor DMX de los canales equivale a o es superior a 140. El relé se desactiva si el valor equivale a o es inferior a 120. Junto con la K8062/VM116, es fácil montar un sistema de automatización. Características Dirección del sistema: 512 direcciones únicas configuradas con interruptores DIP indicaciones LED para la alimentación, el estado de la salida del relé et error el modo "Safe DMX data stream" disminuye las interferencias al mínimo función "Relay hold" en caso de pérdida de la señal DMX Control: DMX512, conector XLR de tres polos (incl.) Especificaciones capacidad de conmutación: 10A (carga resistiva) alimentación: 12VCC no estabilizado consumo: máx. 100mA dimensiones: 105 x 60 x 30mm
